Beschrijving

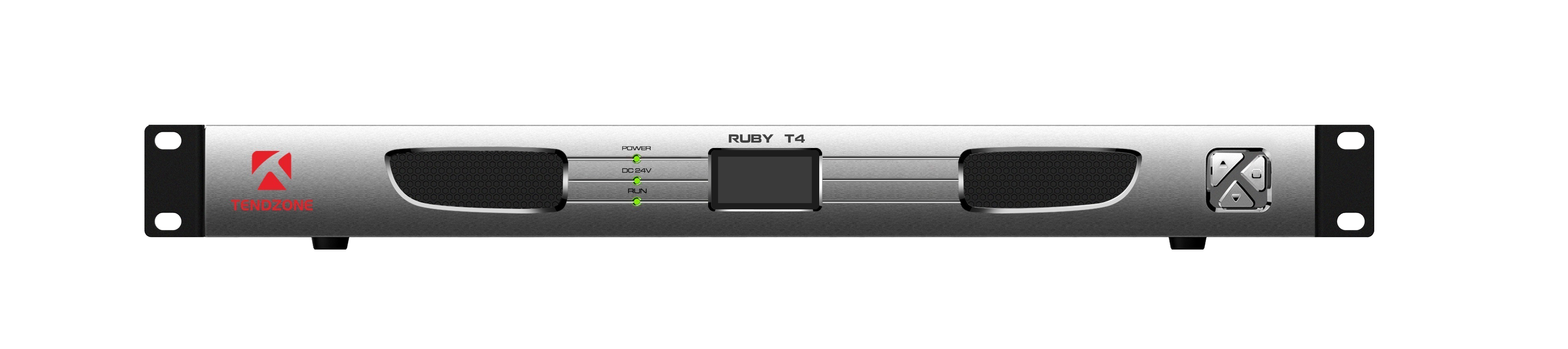

Tendzone RUBY T4 audio processor
De Tendzone RUBY T4 is een audio processor en maakt onderdeel uit van de RUBY T-serie. Deze audio processor heeft een zeer uitgebreide matrix mixer en is voorzien van twaalf ingangen en acht uitgangen. De RUBY T4 is 1HE hoog en kan daarom gemakkelijk geïnstalleerd worden in een patchkast.
Sterke processing kracht
Deze krachtige digitale audio processor, met een 1.5 GHz quad core CPU, voorziet in perfecte audio processing prestaties en het kan voor verschillende geluidstoepassingen gebruikt worden. De onafhankelijke Adaptive Feedback Cancellation (AFC) voor ieder kanaal, die high-speed floating-point digitale algoritmes inzet, voorziet in feedback onderdrukking voor iedere microfoon. Dit voorkomt dat het systeem gaat piepen. De RUBY T4 realiseert microseconde low latency en het heeft een hot-spare poort voor audio back-up over het netwerk. De vier flexibele, onafhankelijke Auto Mixer Group (AMG) functies ondersteunen automatisch mengen en cascading. Elke groep automatische mixer kan worden geconfigureerd met verschillende mengregels en het heeft een threshold type en selecteerbare gain types, met drie bedieningsmodi: master, slave en individueel. Het ondersteunt automatische videotracking, chairman unit en het instellen van de actieve microfoonhoeveelheid. Dit alles, plus de inzet van quad core, geavanceerde algoritme en gebruikersvriendelijke software, maakt van de RUBY T4 een fantastische audio processor.
Uitgebreide mixer functies
De 50×46 volledig uitgeruste matrix mixer met intuïtieve signaal routing table en cross-point controleerbaar niveau geeft controle over een breed scala aan functies. Een verscheidenheid aan functies, zoals PEQ, parameter equalization type, notch, high and low-shelf, kan op verschillende situaties flexibel toegepast worden. Tot wel 1000 instellingen en meerdere apparaten kunnen voorgeprogrammeerd en beheerd worden. De geprogrammeerde instellingen kunnen gemodulariseerd worden, zodat geluid niet onderbroken wordt wanneer de instelling opgeroepen wordt. Al met al levert de RUBY T4 geweldige geluidskwaliteit met 48 kHz sampling rate en zero scene recall latency.
Legio ingangen & uitgangen

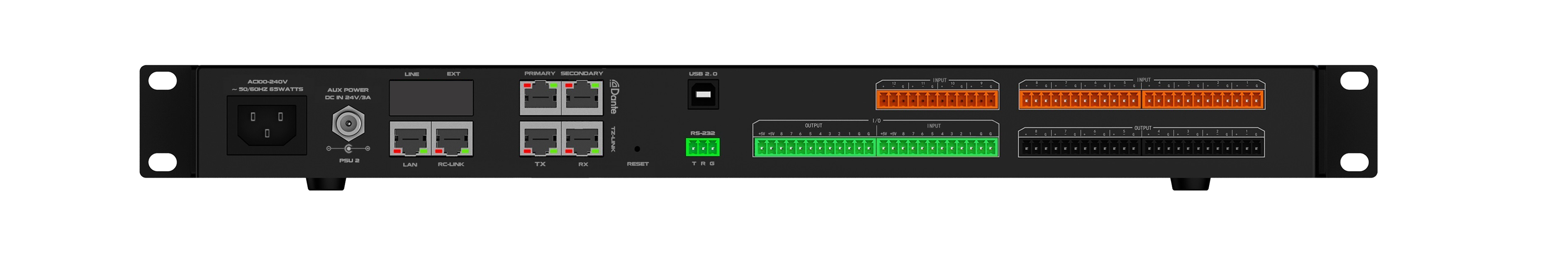

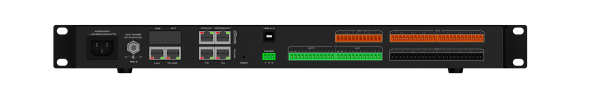

Deze audio processor is voorzien van twaalf gebalanceerde microfoon/lijn ingangen, met 48 volts fantoomstroom. Het heeft ook acht gebalanceerde lijnuitgangen. Elk kanaal is uitgerust met aparte AFC en kan het feedback frequentie punt lokaliseren en deze automatisch volledig elimineren. Ook kan voor ieder kanaal het minimale en maximale voltageniveau ingesteld worden. De T4 heeft een ingebouwde Dante poort, dit ondersteunt 16×16 Dante kanalen. Dit maakt het mogelijk om zestien audiokanalen te verzenden en tegelijk ook zestien kanalen te ontvangen over een netwerk. Daarnaast heeft het een 2×2 USB 2.0 audio interface, dus het kan 2×2 kanaal USB audio uitzenden en ontvangen, voor USB de-bugging, VOIP conferentie of monitoring. Het is uitgerust met een GPIO poort. Ook heeft het een RS-232 poort, dus het kan door een centraal controle systeem bediend worden. Tot slot is er een ethernetpoort, voor eenvoudige connectie aan computers en andere ethernetapparaten.
Volledige controle
Voor eenvoudige controle kunnen de bedieningspanelen van Tendzone aangesloten worden. Er zijn echter veel meer bedieningsmogelijkheden. Zo is de audio processor is voorzien van een flexibele persoon-computer interface. Hiermee kan men gemakkelijk evenementen plannen en beheren. Opgeslagen evenementen kunnen via de planner opgeroepen worden en kunnen dan externe apparatuur aansturen via GPIO of RS-232. De status van apparaten kan real time worden opgenomen door de log management software. Daarnaast is de RUBY T4 voorzien van een ingebouwde web server, die afstandsbediening en diagnosis en monitoring op afstand mogelijk maakt. Hiermee kan de audio processor op afstand bestuurd worden, middels een apparaat met iOS of Android besturingssysteem. Met controle software kunnen tot wel 256 RUBY apparaten tegelijk beheerd worden. Het systeem is zeer gemakkelijk te onderhouden.
Flexibel inzetbaar
Vanwege de grote hoeveelheid in- en uitgangen en flexibele bediening, is RUBY T4 zeer geschikt om in een grote verscheidenheid aan toepassingen te installeren. Deze audio processor kan bijvoorbeeld gebruikt worden in auditoria, banken, (sport)bars, brandweerstations, buurtcentra, clubs, collegezalen, concertzalen, evenementencentra, gebedshuizen, gymzalen, hotels, kantines, kantoren, performanceruimtes, restaurants, retail, scholen, sportfaciliteiten, stations, vergaderruimten en winkelcentra.
Uitbreiding en andere mogelijkheden
Vanwege de digitale Tendzone Audio Cascading (TAC) bus, kunnen tot wel vier RUBY T4s op elkaar aangesloten worden om samen een grote audio processor te vormen. Elke RUBY ondersteunt 16×16 cascading geluidsoverdracht. In de Tendzone RUBY T-serie is nog een andere audio processor verkrijgbaar, de RUBY T1. Deze is voorzien van twaalf ingangen en acht uitgangen en een 50×46 matrix mixer. De T1 biedt geen ondersteuning voor 16×16 Dante kanalen, microseconde low latency en heeft geen hot-spare poort. Behalve dat, zijn beide vergelijkbaar in kleur, functies en afmetingen.
Tendzone RUBY T4 samengevat
- Audio processor
- Zilver en zwart
- 1HE
- Met 50×46 volledig uitgeruste matrix mixer
- 12 gebalanceerde microfoon/lijn ingangen
- 8 gebalanceerde lijnuitgangen
